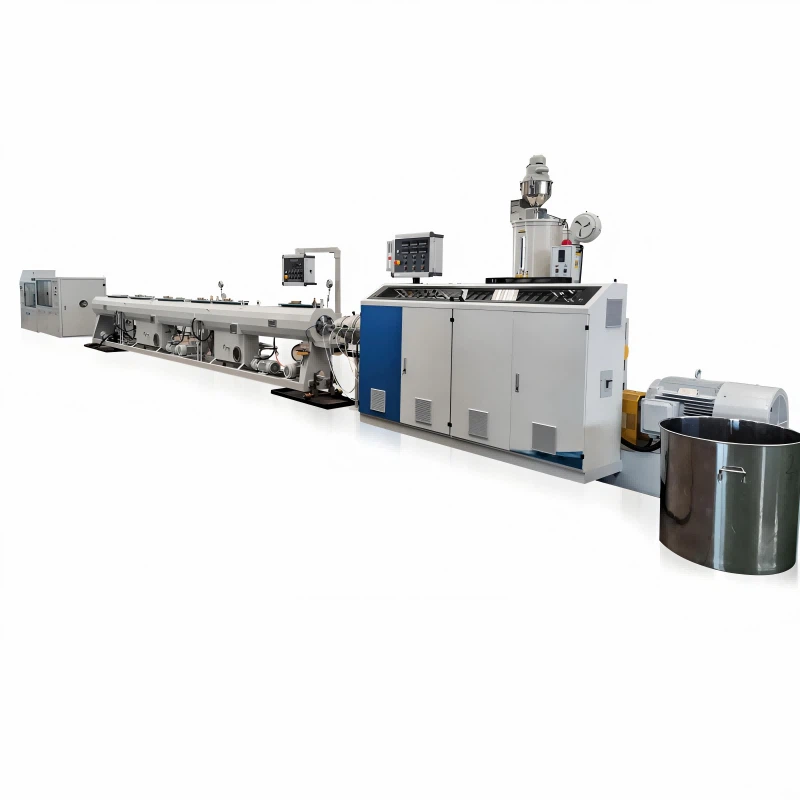

خط بثق أنبوب PE

يستخدم خط بثق أنبوب PE بشكل رئيسي لإنتاج البولي إيثيلين عالي الكثافة- الكثافة (HDPE) أو أنابيب البولي إيثيلين المتوسطة (MDPE).

تستخدم أنابيب PE على نطاق واسع في الحقول مثل إمدادات المياه والغاز والري وما إلى ذلك بسبب مرونتها الفريدة ، ومقاومة التآكل ، وأداء اللحام.

خط اسطوفي أنابيب PE هو خط إنتاج مستمر آلي يذوب وتلويح المواد الخام للجسيمات من خلال بثق ، ويشكلها بأبواب دقيقة ، وتبريدها بقطر ثابت ، ويقطعها عن طريق الجر ، مما ينتج عنه في نهاية المطاف مواصفات مختلفة لأنابيب البولي إيثيلين.

خصائص المنتج النهائي (PE Pipe):

· مرونة جيدة: يمكن لفه (قطر صغير) ولديه مقاومة قوية لتسوية الأساس.

· مقاومة تأثير درجة الحرارة المنخفضة: لن تصبح هشة حتى في درجات الحرارة المنخفضة.

· الاستقرار الكيميائي الممتاز: مقاومة للتآكل من مختلف الوسائط الكيميائية ، لا حاجة إلى معالجة التآكل-.

· اتصال موثوق به: يمكن استخدام إرساء الذوبان الساخن واتصال الذوبان الكهربائي لتشكيل كلي متكامل دون أي مخاطر تسرب.

· عمر طويل: يمكن استخدامه لأكثر من 50 عامًا تحت درجة الحرارة والضغط المقنن.

مجالات التطبيق الرئيسية:

· خط أنابيب نقل الغاز (التطبيق الأساسي مع متطلبات السلامة العالية للغاية)

· خط أنابيب إمدادات المياه البلدية

مشروع سلامة مياه الشرب الريفي

· أنابيب الري الزراعية

خط أنابيب نقل المواد الخام الصناعية

خط بثق أنابيب PE الحديثة مع سير عمل آلي للغاية:

تغذية الفراغ ← تلوين بثق المسمار المفرد ← بثق يموت دوامة ← تحجيم الفراغ ← تبريد الرش ← قياس قطر الليزر ← جر المسار ← طباعة رمز الرش → قطع الكوكب ← تكديس الأنابيب

(1) نظام التغذية

· آلة التغذية الفراغية: من خلال نظام التغذية المركزي المركزي ، يتم نقل المواد الخام PE تلقائيًا ونظيفة من الصوامى إلى قادوب البثق ، مما يحقق الإنتاج الآلي.

(2) نظام البثق - جوهر خط الإنتاج

· بثق المسمار المفرد المفرد:

· الاختيار السائد المطلق: جزيئات PE لها سيولة جيدة ، من السهل تلوينها ، والبرغي المفرد الفعال هو الخيار الأفضل لتلبية متطلبات المعالجة بالكامل ، مع التكلفة العالية -.

· تصميم المسمار: استنادًا إلى خصائص مواد PE ، عادةً ما يتم استخدام المسمار نوع الفصل (برغي BAR) أو المسمار برأس خلط لتحقيق ذوبان تلوين فعال وموحد ، مما يضمن الجدران الداخلية والخارجية الناعمة للأنبوب.

نسبة الطول إلى القطر (L/D): عادة ما يكون لفترة أطول ، حتى 30: 1 ~ 33: 1 ، لضمان وقت الإقامة الكافي وتاريخ القص للمادة ، وتحقيق الذوبان الكامل والتجانس.

(3) نظام التشكيل وتشكيل - المفتاح الفني

· رأس يموت:

· هذه هي التكنولوجيا الأساسية لإنتاج أنابيب PE ، وخاصة أنابيب القطر الكبيرة-! على عكس نوع القوس الذي يستخدم في UPVC ، يقسم اللولب مادة PE المنصهرة من خلال قنوات التدفق الحلزوني المتعددة في تجويف القالب ويتقارع أخيرًا عند وفام الفم.

· المزايا: يمكن أن تقضي تمامًا على خطوط اللحام الناتجة عن قضبان التحويل ، وتحسين صلابة الحلقة بشكل كبير وقوة الانفجار للأنابيب ، وخاصة مناسبة لأنابيب تحمل الضغط (مثل أنابيب إمدادات المياه وأنابيب الغاز).

· خزان تحجيم الفراغ:

مبدأ العمل: يدخل الأنبوب الفارغ الذي يخرج من القالب على الفور مربع تغيير حجم الفراغ. باستخدام الضغط السلبي الفراغي لتمتصب الجدار الخارجي للأنبوب المخففة فارغًا على غلاف التحجيم ، يتم تحديد حجم القطر الخارجي للأنبوب بدقة ، ويتم تنفيذ التبريد الأولي.

· تبريد الرش: تمتلئ صندوق التحجيم برؤوس الرش لتبريد الأنابيب بالتساوي.

(4) نظام مساعد - مظهر من مظاهر التحديث والدقة العالية

· خزان تبريد الرش: إنه طويل جدًا (ما يصل إلى 40-60 مترًا) ويستخدم كمية كبيرة من ماء الرش لتبريد الأنابيب ذات الحجم بالفعل وتوطيدها من الخارج إلى الداخل ، مما يلغي الإجهاد الداخلي.

مقياس قطر الليزر: المعدات القياسية لخطوط الإنتاج النهائية العالية-. غير الاتصال الحقيقي - مراقبة الوقت للقطر الخارجي للأنبوب ، وتعليقات البيانات إلى نظام التحكم في السرعة للجرار أو البثق ، وتشكيل تحكم حلقة مغلقة - لضمان التحمل الدقيق والمستقر.

· Caterpillar Haul Off: مسارات متعددة قبض على الأنبوب بالتساوي ، مما يوفر قوة جر قوية ومستقرة وخالية من الانزلاق. تتم مزامنة السرعة مع سرعة البثق لضمان سمك الجدار الموحد.

· طابعة Inkjet: الرش العلامة التجارية ، المواصفات ، المعيار ، تاريخ الإنتاج ، رمز التتبع وغيرها من المعلومات على سطح الأنابيب ، وخاصة لأنابيب الغاز التي تتطلب التتبع.

· القاطع المداري:

الخيار الوحيد لقطع أنابيب PE. عند القطع ، تدور شفرة المنشار الدائرية بسرعة عالية بينما تدور حول الأنبوب بسرعة ثابتة ، وتحقيق قطع سلسة بسرعة عالية ، بدون رقائق أو نوبات ، وضمان أن يكون قسم القطع عموديًا على محور الأنابيب. هذا أمر بالغ الأهمية لرسو الذوبان الساخن اللاحق.

· Flip Rack/Stacker: يتلقى تلقائيًا أنابيب القطع ويكدسها بدقة.

1. تجفيف المواد الخام: على الرغم من أن PE لا يحتوي على امتصاص ماء قوي ، للتطبيقات النهائية العالية- مثل أنابيب الغاز ، إلا أن المجفف عادة ما يكون مجففًا لتجفيف المواد الخام مسبقًا لمنع توليد الفقاعات.

2. إضافة Masterbatch Color: مطلوب آلة إضافة Masterbatch بدقة ، مثل مقياس فقدان الوزن ، لضمان نسب إضافة دقيقة ومستقرة ولون ثابت للأنابيب (مثل الأنابيب الصفراء للأنابيب الغازية والأسود والزرقاء لتزويد المياه).

3. قياس سماكة الجدار عبر الإنترنت: بالنسبة لخطوط الإنتاج ذات المتطلبات العالية للغاية ، سيتم تجهيز نظام قياس سماكة الجدار بالموجات فوق الصوتية عبر الإنترنت لمراقبة وضبط سمك الجدار في الوقت الفعلي.

4. مراقبة الجودة الصارمة: يجب أن يكون خط الإنتاج مزودًا بمستشعرات ضغط الذوبان ، وأجهزة استشعار درجة الحرارة الذائبة ، وما إلى ذلك ، ومتصلة بنظام PLC للرصد والتسجيل الكامل.

1. وضع المنتج: توضيح الأنواع الرئيسية لأنابيب PE المنتجة (أنابيب إمدادات المياه وأنابيب الغاز وأنابيب الري)؟ ما هو الحد الأقصى لتصنيف العيار والضغط؟ هذا يحدد حجم ومستوى التكوين من الطارد.

2. الطلب على السعة: حدد مواصفات البثق على أساس حجم السوق (مثل قطر المسمار φ 65 ، φ 90 ، φ 120mm ، إلخ).

3. درجة الأتمتة والذكاء: هل نحتاج إلى التغذية المركزية ، والوزن التلقائي وإضافة ، وقياس قطر الليزر ، والتعبئة التلقائية ، إلخ؟ هذا يؤثر على تكاليف الاستثمار وطول - الكفاءة التشغيلية.

4. تقنية العفن: يعد اختيار الموردين ذوي القدرات المتقدمة للموت والتصنيع مفتاحًا لضمان الخصائص الميكانيكية للأنابيب.

5. قوة المورد: اختر الموردين الذين يمكنهم توفير حلول خطية كاملة ، ودعم العملية ، والتدريب الفني ، وموثوقة بعد خدمة المبيعات-. يحتاج موردو خطوط إنتاج أنابيب الغاز أيضًا إلى شهادات الصناعة ذات الصلة والحالات الناجحة.

ملخص: تقنية خط بثق أنابيب PE ناضجة ولا تزال تتحسن باستمرار. يكمن جوهره في بثق المسمار المفرد المبلل الكفاءة ، وقالب المسمار دون تدفق ، ونظام التحجيم والتبريد بالفراغ الدقيق ، والقطع الكوكبي لضمان جودة القطع. يتطلب الاستثمار في خط الإنتاج هذا التخصيص الدقيق والاختيار بناءً على السوق المستهدف.
